Второй шаг в известном нам направлении...

Это самая сложная и самая творческая часть нашего путешествия. На данном этапе перед нами стоит задача получить 3D проект каркаса нашего дома и сделать альбомы с картами раскроя материала. Конечный результат может выглядеть примерно так:

Проект в 3D в Google SketchUp
Титульный лист альбома схем (я использовал картинку из проекта в Лэнд Скэйпинг Архитект, про который говорили в прошлый раз)

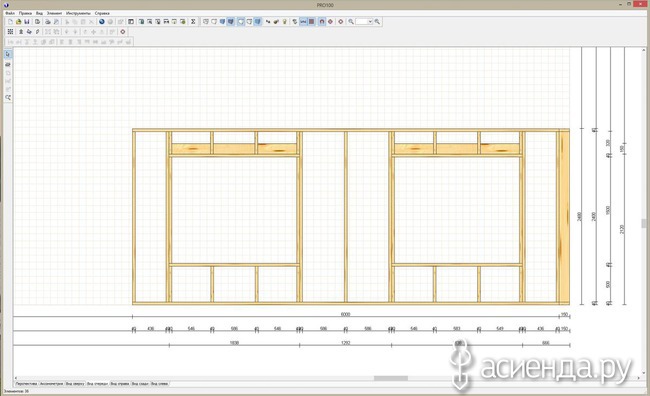

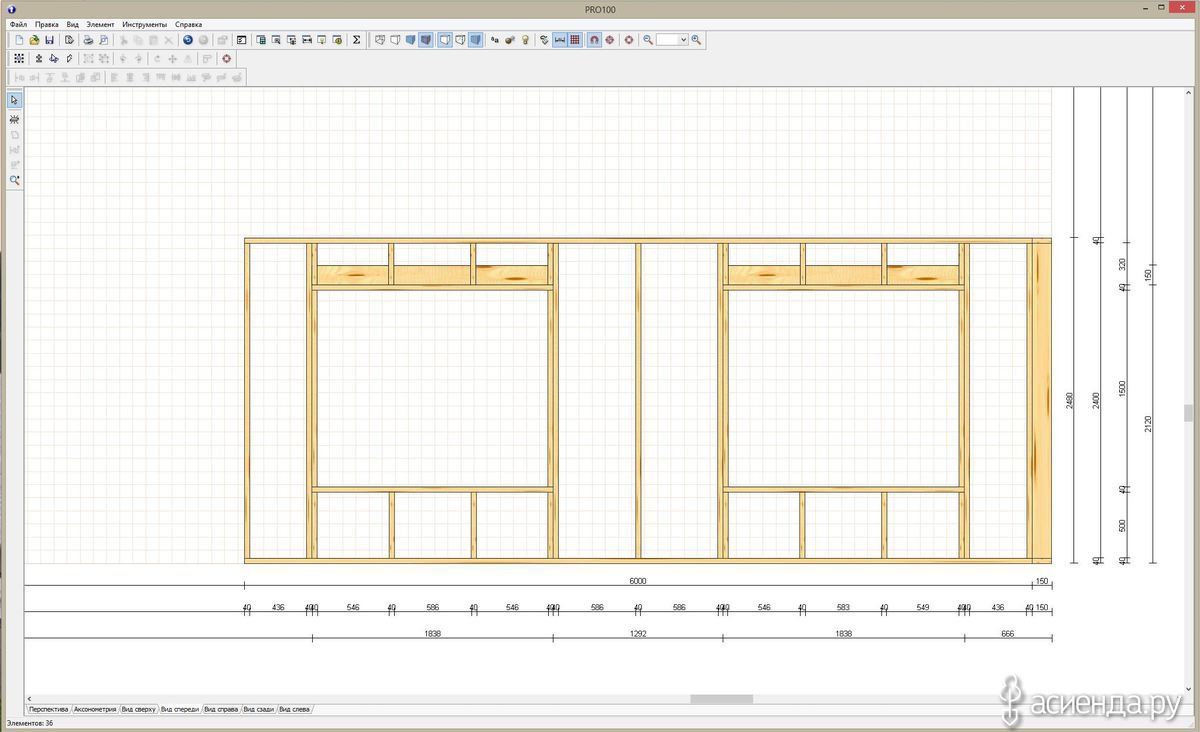

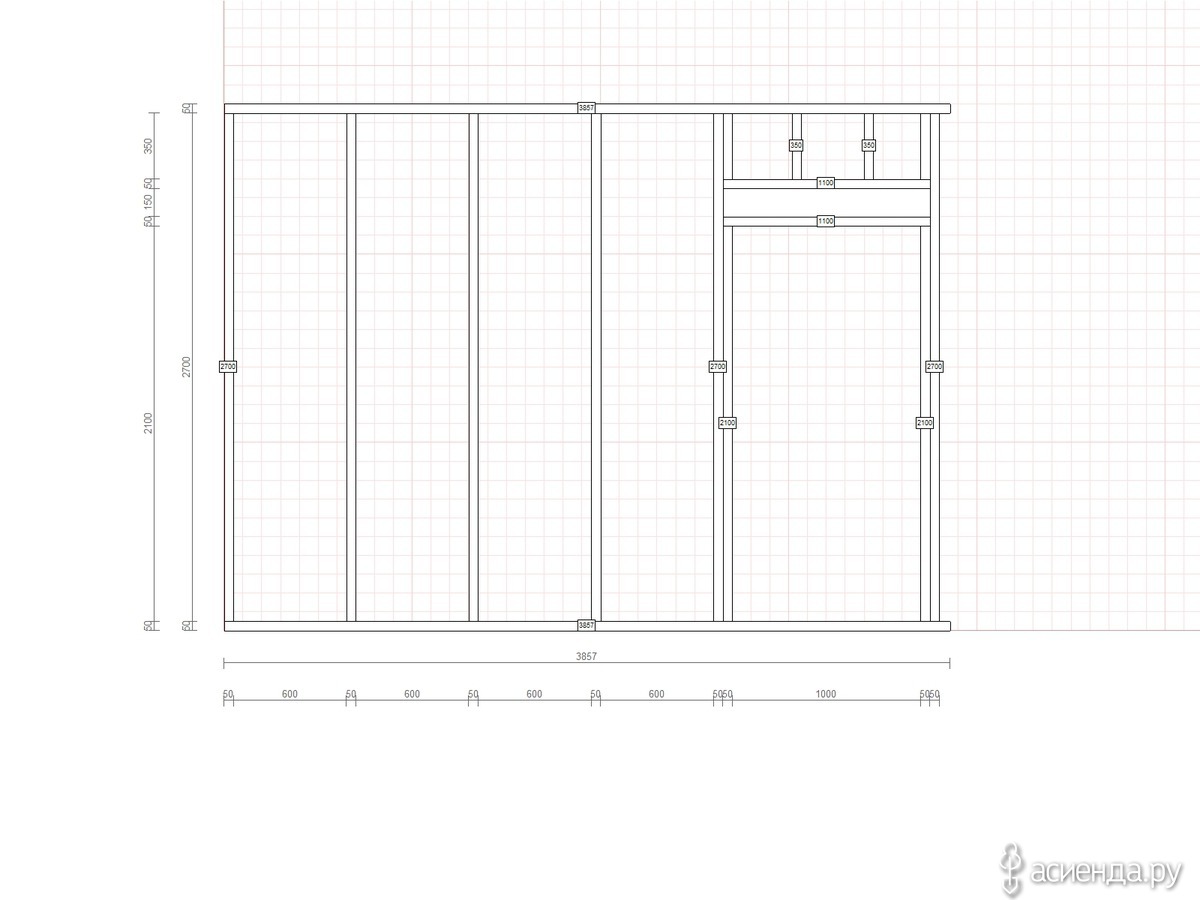

карта стены с размерами в программе Pro100

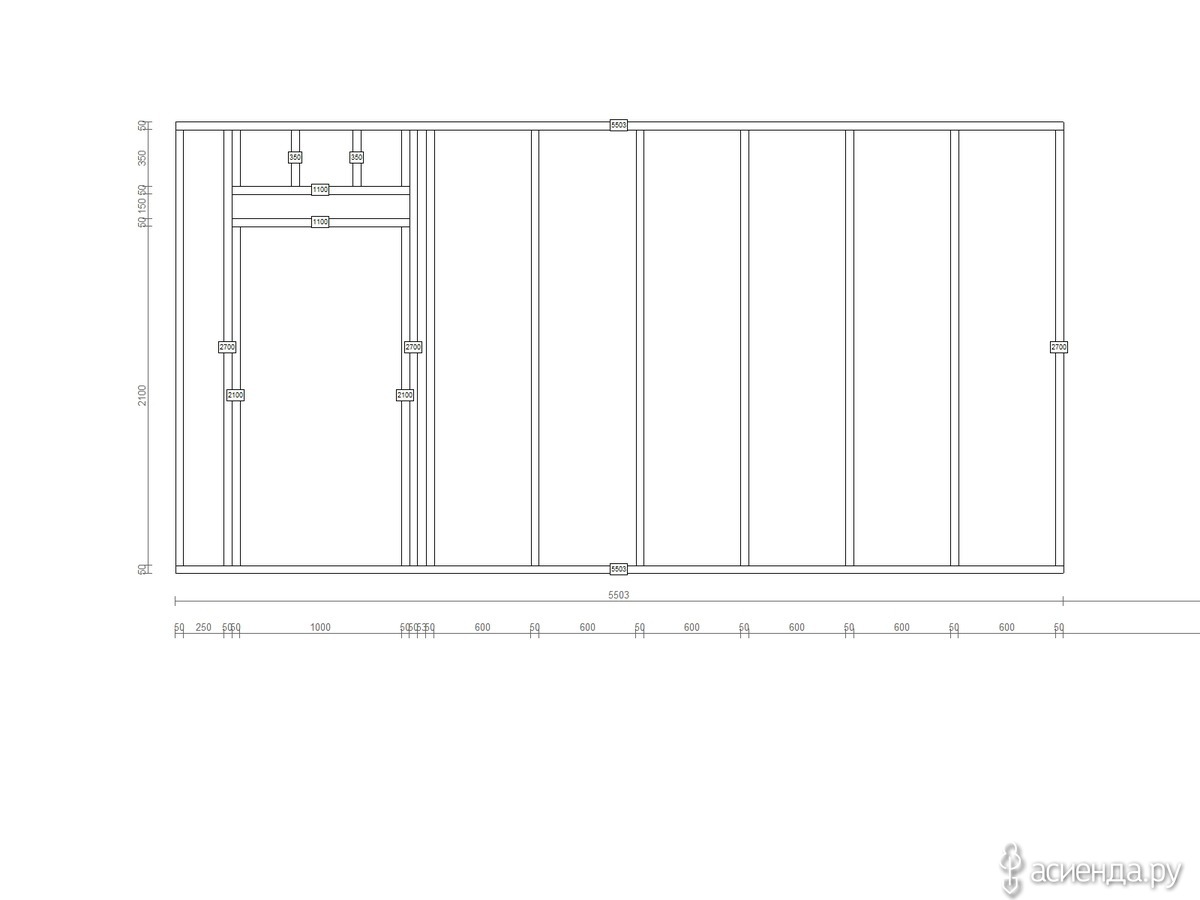

карта стены с размерами в программе Pro100

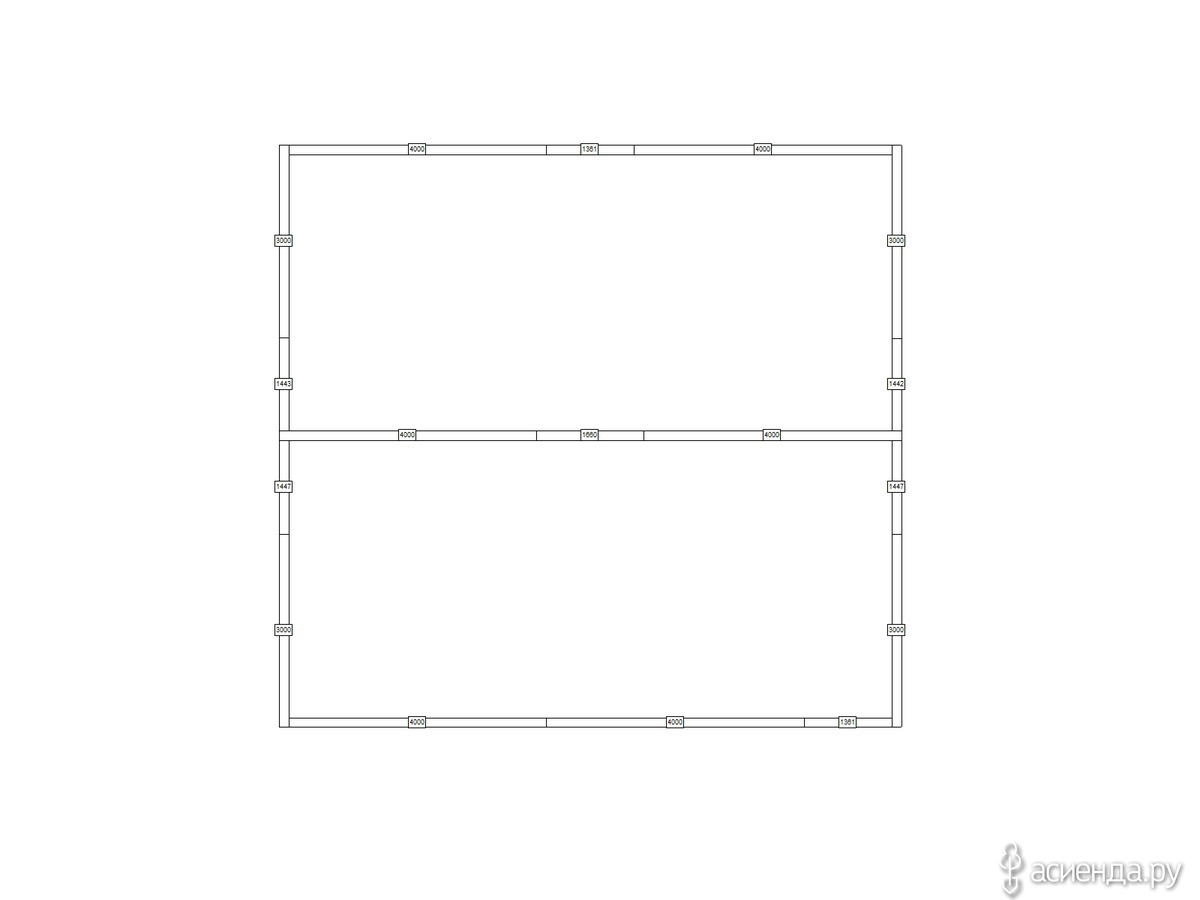

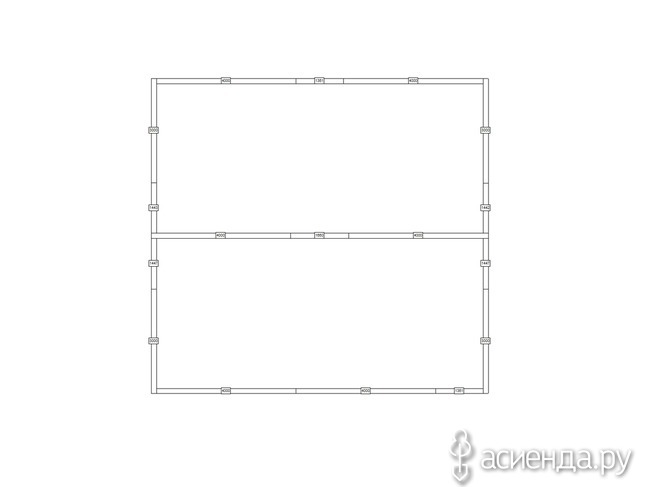

карта обвязки с размерами в программе Pro100

Прежде чем начинать проектирование, Вам нужно будет ознакомиться с документом
Свод правил по проектированию и строительству СП 31-105-2002 "Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом (ссылка http://www.okolotok.ru/downloads/sp_31-105-2002.zip)
А так же рекомендую прочитать книгу

Индивидуальный дом «Платформа». Справочник. - самая популярная, простая и понятная книга по тому, как строится современный каркасный дом. Рассказывается о технологии строительства "платформа", по которой построено большинство каркасников в мире на сегодняшний день. (Platform framing)
http://narod.ru/disk/38714760001/platform.zip.html

ОБЯЗАТЕЛЬНЫ К ОЗНАКОМЛЕНИЮ И ХРАНЕНИЮ НА ДОМАШНЕМ КОМПЬЮТЕРЕ ВЕЧНО:
Материалы Ларри Хона. Относятся к ликбезу и основам.
​
Хочется остановится подробнее. Ларри Хон (Larry Haun) - культовая фигура. Иногда говорят - если ты не знаешь, кто такой Ларри и не видел его фильмов, значит ты не знаешь что такое каркасный дом

Гуру американского каркасного домостроения и плотницкого дела, посвятивший этому всю жизнь. Весьма уважаемый человек и на родине и у нас. По его фильмам и книгам многие освоили "каркасное дело". Глядя на то, с какой легкостью он работает, так и хочется сразу взяться за строительство своего дома.

К сожалению возраст взял свое и 24 октября 2011 года Ларри Хон покинул этот мир, находясь в возрасте 80 лет. Пусть земля ему будет пухом.

Видеотрилогия
Framing floor and Stairs (Полы и Лестницы)
http://narod.ru/disk/9562568000/Framing_Floors_and_Stairs_[torrents.ru].avi.html

Framing Roofs (Крыши)
http://narod.ru/disk/9592017000/Framing_Roofs_[torrents.ru].avi.html

Framing Walls (Стены)
http://narod.ru/disk/9586050000/Каркасное домостроение. avi. html

Книжка на которую Ларри регулярно ссылался в своих фильмах типа - "подробнее смотрите в книге."
Haun Larry - The very efficient carpenter - 1998
http://narod.ru/disk/38718234001/Haun Larry - The very efficient carpenter - 1998.pdf.html (eng, pdf)

Еще одна полезная книга Ларри
Как построить дом (How to Build a House)
http://narod.ru/disk/12743842000/Как построить дом (How to Build a House).pdf.html (eng, pdf)
Ознакомившись с этими материалами вы непременно достанете молоток, начнете искать рулетку и обзванивать ближайших продавцов строительного пиломатериала. но делать это рано.
Давайте сначала сделаем проект нашего дома, я лично я порекомендую для этого программу Pro100, которую можно скачать здесь:
Сама программа http://rutracker.org/forum/viewtopic.php?t=4364871
Видеоуроки http://rutracker.org/forum/viewtopic.php?t=3398113

Это программа для 3D дизайна, заточенная под проектирование мебели. Но, с легкостью позволят проектировать и каркасные дома, с точностью проекта 1 мм.
Азы работы в прошке:

Как видно из ролика, комод был построен из отдельных деталей.
Каркас здания тоже выполняют из отдельных деталей - досок.

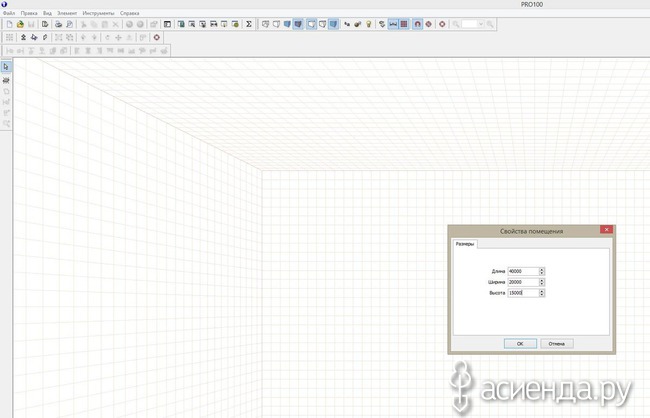

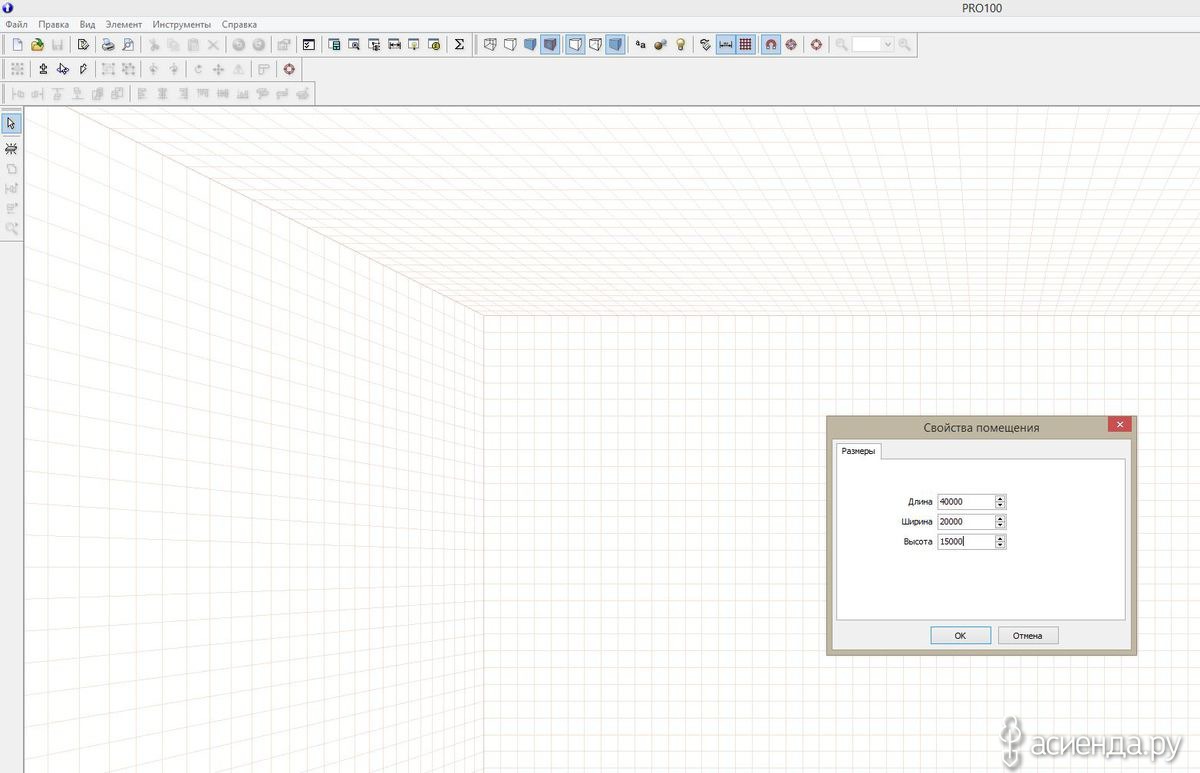

Создаем пустой проект, размером с наш участок (20х40 метров, это 20 000х40 000 и высотой 15 000 для удобства работы)
Мы знаем, что мы будем строить из доски 50х150 мм, стандартная длина такой доски 6 метров.

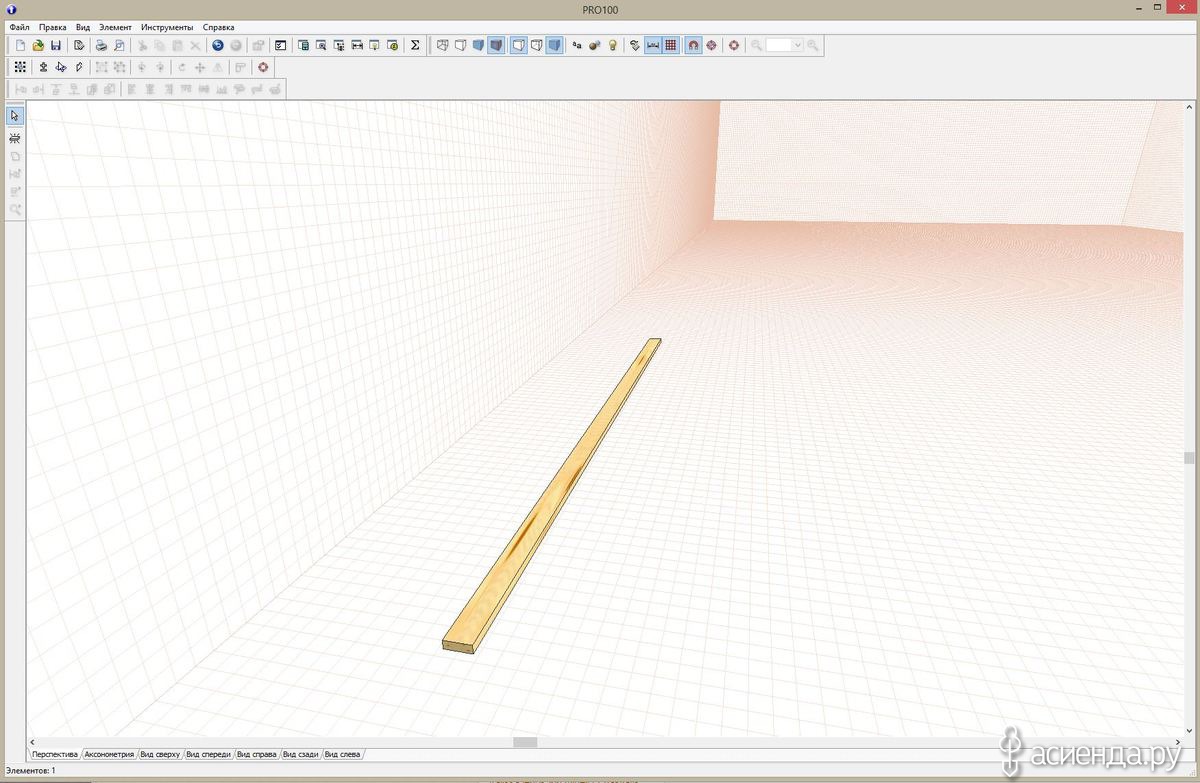

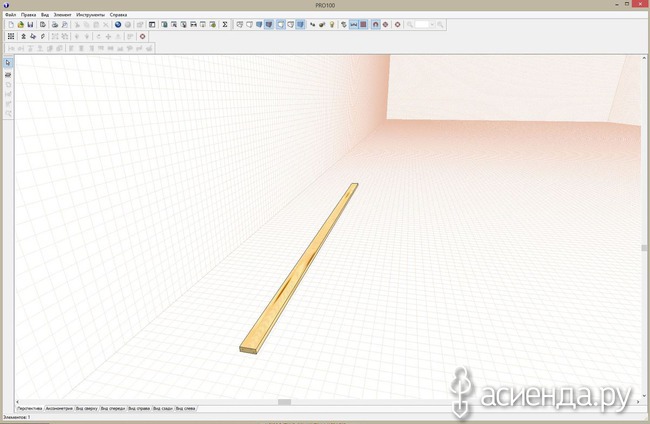

Создаем такую доску в нашей программе

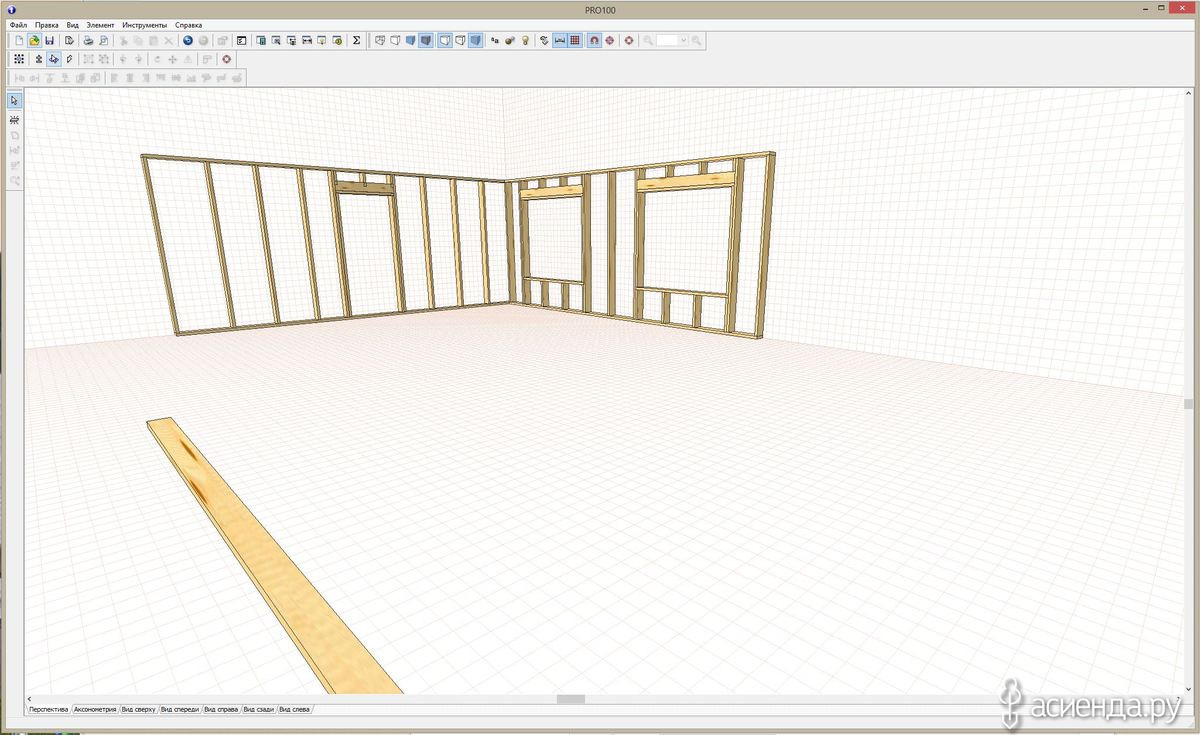

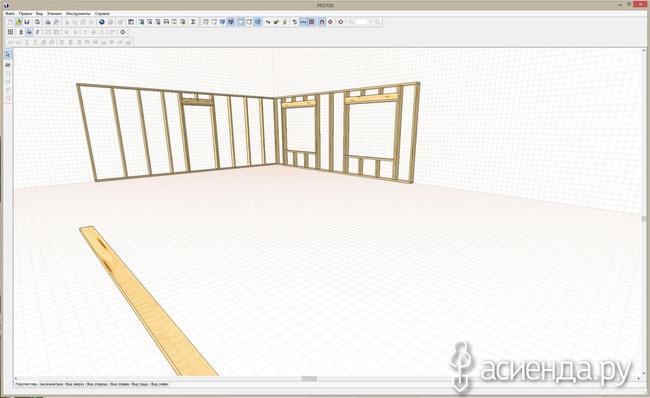

и начинаем строить из таких досок наши стены, соблюдая все необходимые размеры, зазоры и стандартные схемы узлов... примерно так

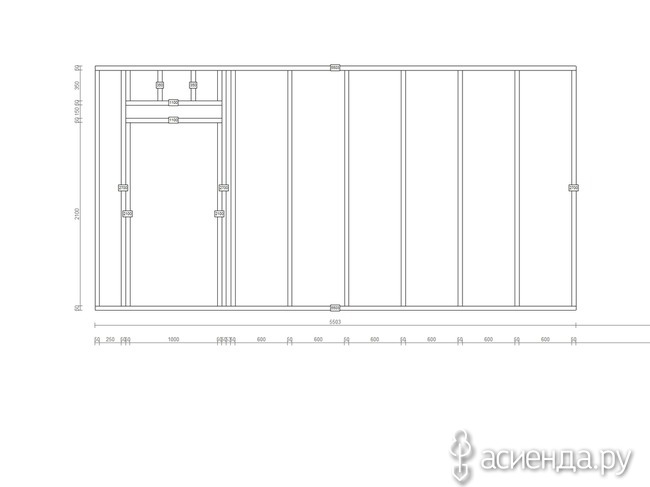

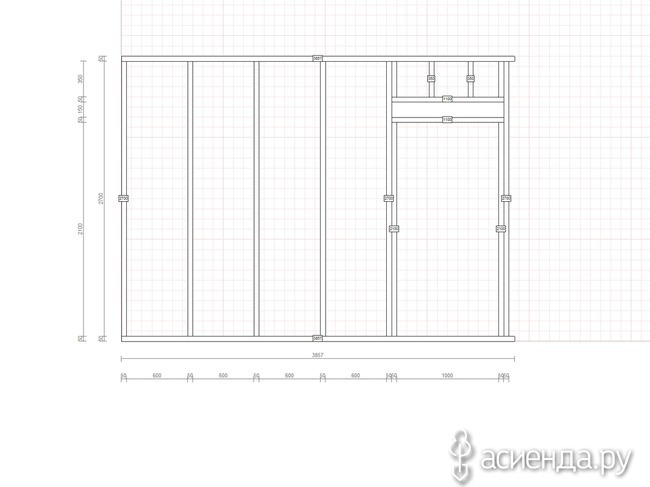

Если переключить вид, то мы получим подробный чертеж одной из стен
Таким образом, когда Вы закончите Ваш проект Вы сможете сделать подробный альбом чертежей Ваших стен, Вы их пронумеруете, будете знать где ставить укосину, как правильно промаркировать места стоек на обвязках, а самое главное - Вы ускорите процесс возведения этих самых стен. Вы заранее будете нарезать комплект досок по размеру и уже потом приступать к сборке стены.

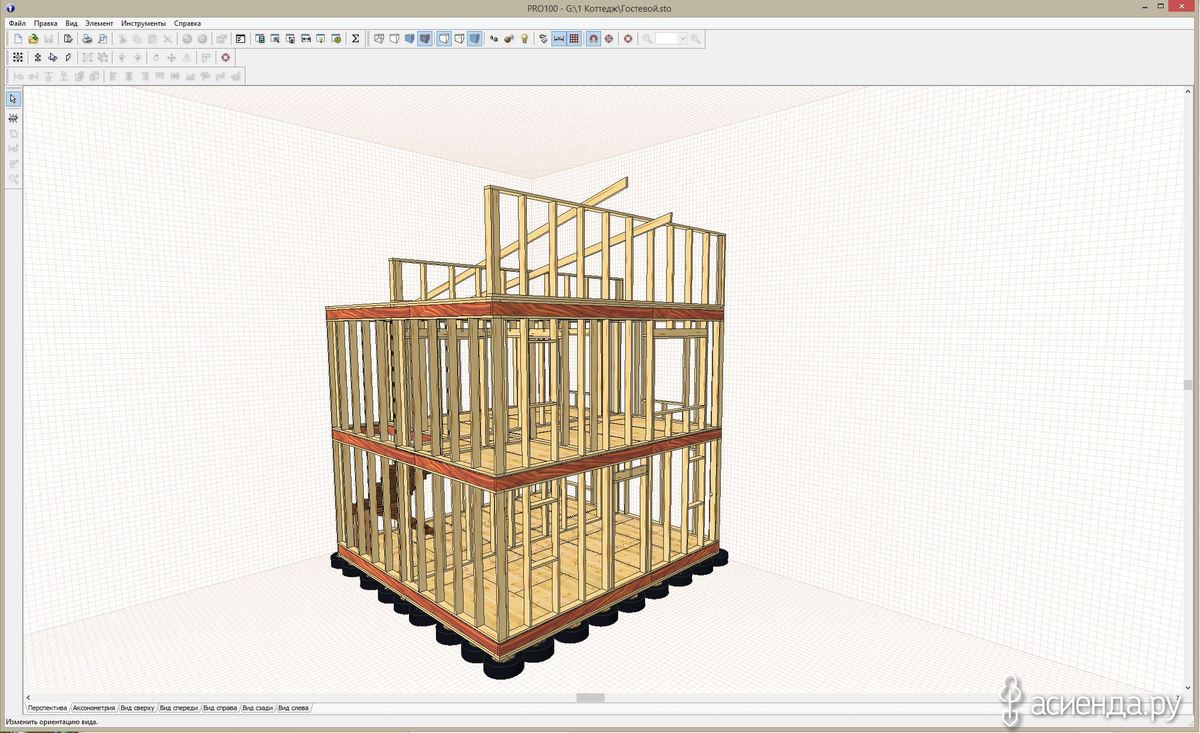

Ближе к концу Вашей работы Вы будете иметь вот такой проект дома, из которого можно сделать комплект чертежей и на стройплощадке не иметь ни каких проблем!

Теперь, запишите, что ВАЖНО. На что нужно обращать особое внимание при ознакомлении с рекомендованными материалами и при проектировании своего дома. Это можно прямо выписать на отдельный лис, и держать его при себе.

1. Из чего Вы строите. По Канадским и Американским нормам можно строить каркас из 40 доски (40х150х6000, 40х200х6000) у нас же более распространен и считается более универсальным размер 50х150 (200)х6000, так называемая пятидесятка. От толщины достки будет зависеть шаг стоек.
2. Шаг стоек! Это очень важный вопрос, и здесь есть варианты, но разобраться легко.
Прочтите статью Сергея Лапшина и тезисно запишите себе расстояние между стойками, которого Вы будете стараться придерживаться в Вашем проекте. http://www.karkas-info.ru/stroim-dom/steny-perekrytiya/74-shag-stoek-v-karkasnom-dome.html
3. Узлы. Есть ряд ВАЖНЫХ узлов в каркасе, которые нужно спроектировать ПРАВИЛЬНО - это
ОКОННЫЙ ПРОЕМ
ДВЕРНОЙ ПРОЕМ
УГОЛ ДОМА
ПРИМЫКАНИЕ СТЕН
ПЕРЕКРЫТИЯ
В литературе, которую я порекомендовал прочитать есть подробные описания всех этих узлов, есть несколько вариантов исполнения. Выбирайте любой из тех, что есть в 2-х книгах и далайте. Можете скопировать из моих картинок - там у меня усиленные проемы, с запасом прочности.
Отдельно хочется остановиться на угловом примыкании 2-х стен. Есть разные варианты исполнения этих узлов, но лично я выбираю этот:
Такой вариант позволяет без проблем крепить внутреннюю отделку к деталям каркаса.

Что касается перекрытий, то обязательно просчитывайте их на калькуляторе балок
http://vladirom.narod.ru/stoves/beamcalc.html
Тогда Вы точно будете уверены в надежности Ваших перекрытий.

И так, Мы с Вами нашли участок, получили документы, сделали ограду, сделали чертеж каркаса нашего будущего дома, разбили проект на отдельные стены и сделали альбом чертежей конструктива. Пока делали чертеж, отработали технологию строительства на туалете, душе, или маленькой бытовочке для хранения инвентаря.
Мы готовы строить дом?
Не совсем.
Нам нужно выбрать тип фундамента для нашего дома, рассчитать и приступить к строительтсву фундамента.
О фундаменте поговорим в следующий раз.
Задавайте вопросы по конструктиву, по работе в программах. С удовольствием буду отвечать!
