Садовый опрыскиватель своими руками

Добрый день уважаемые!

Скоро весна, начнутся работы в саду и огороде. Как тут обойтись без опрыскивателя с хорошей производительностью,
если сад и огород внушительных размеров. Можно конечно купить, выбор огромный. Ранцевые с аккумуляторами и без, мотоопрыскиватели и с ручным насосом- бери не хочу! А если душа душа к творчеству тяготеет? В общем, поскреб я по сусекам, нашел старый пылесос, опрыскиватель «Жук» со сломанным насосом, старую косилку... в общем насобирал кучу отработавшей свое техники. И вот что получилось в результате «творческих мук». Испытания прошли успешно, производительность прекрасная.
Весной выложу видео работы опрыскивателя на грядках и деревьях. Есть конечно и неудобства в виде переноски 220 В и 25 литрового бака с рабочим раствором. Но зато как распыляет! Все дерево просто окутывает облаком мельчайшего тумана из рабочего раствора!
КОНСТРУКЦИЯ

Корпус от опрыскивателя "Жук". Двигатель мощностью 1500 Ватт, с воздушной турбиной от немецкого пылесоса "Thomas",
за счет чего и обеспечивается необходимая сила воздушного потока, для превращения рабочей жидкости практически в туман. (фото 1)
При монтаже в корпус устройства обеспечить герметичность между камерой забора воздуха и камерой выброса. ( я использовал уплотнители вырезанные из старой автомобильной шины и силиконовый герметик.
Рукоятка совмещена с двухполюсным выключателем и фиксацией рабочего положения ( что бы при длительной работе, не уставала рука). (фото 4)Внутри, кроме выключателя, находится еще устройство плавного пуска двигателя, для облегчения запуска двигателя. Задняя часть устройства (фото 2) закрывается защитной крышкой, так как там находятся электрические провода питания и отверстие забора воздуха. Труба выхлопа сантехническая 50 мм, закреплена к корпусу термоклеем. На конце трубы штуцер для подачи рабочей жидкости. Вот собственно и вся конструкция. Возникнут вопросы, пишите.

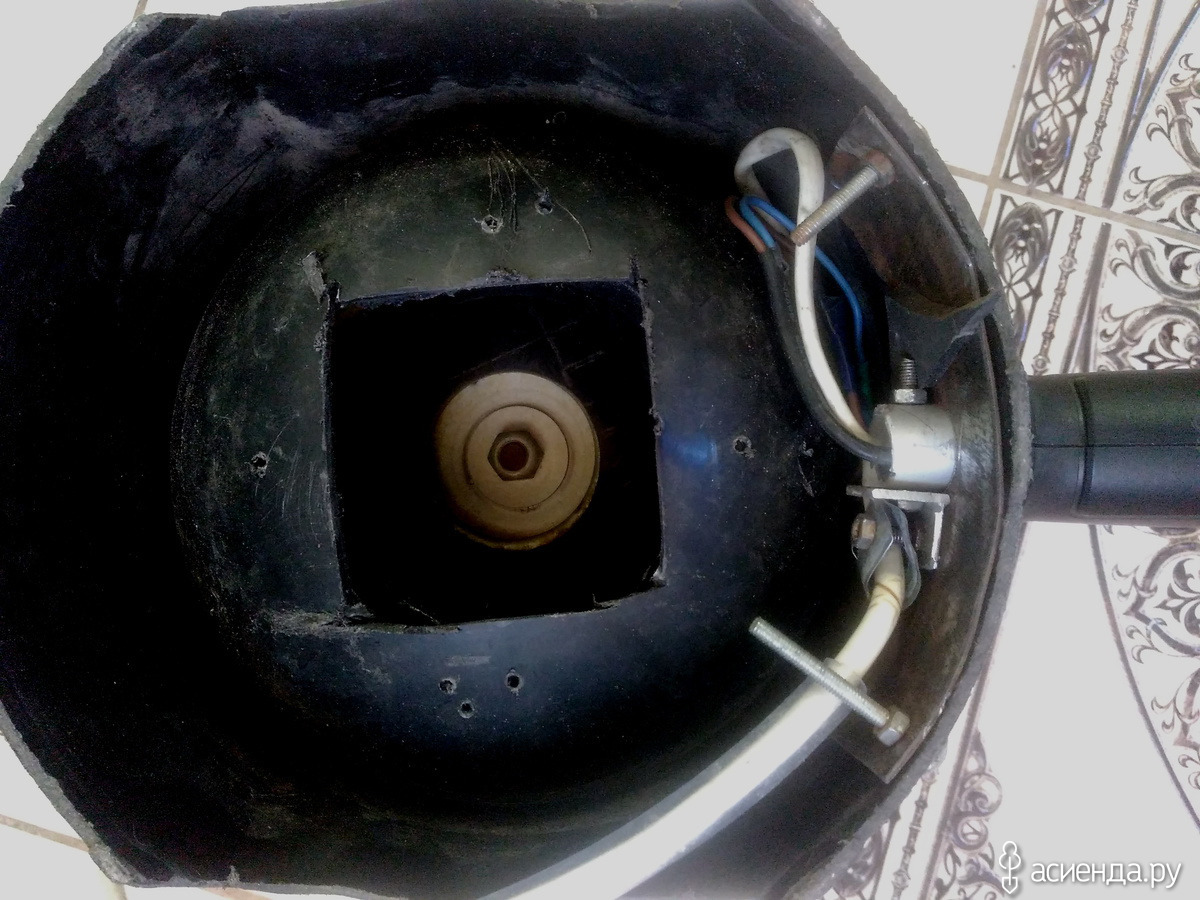

фото1

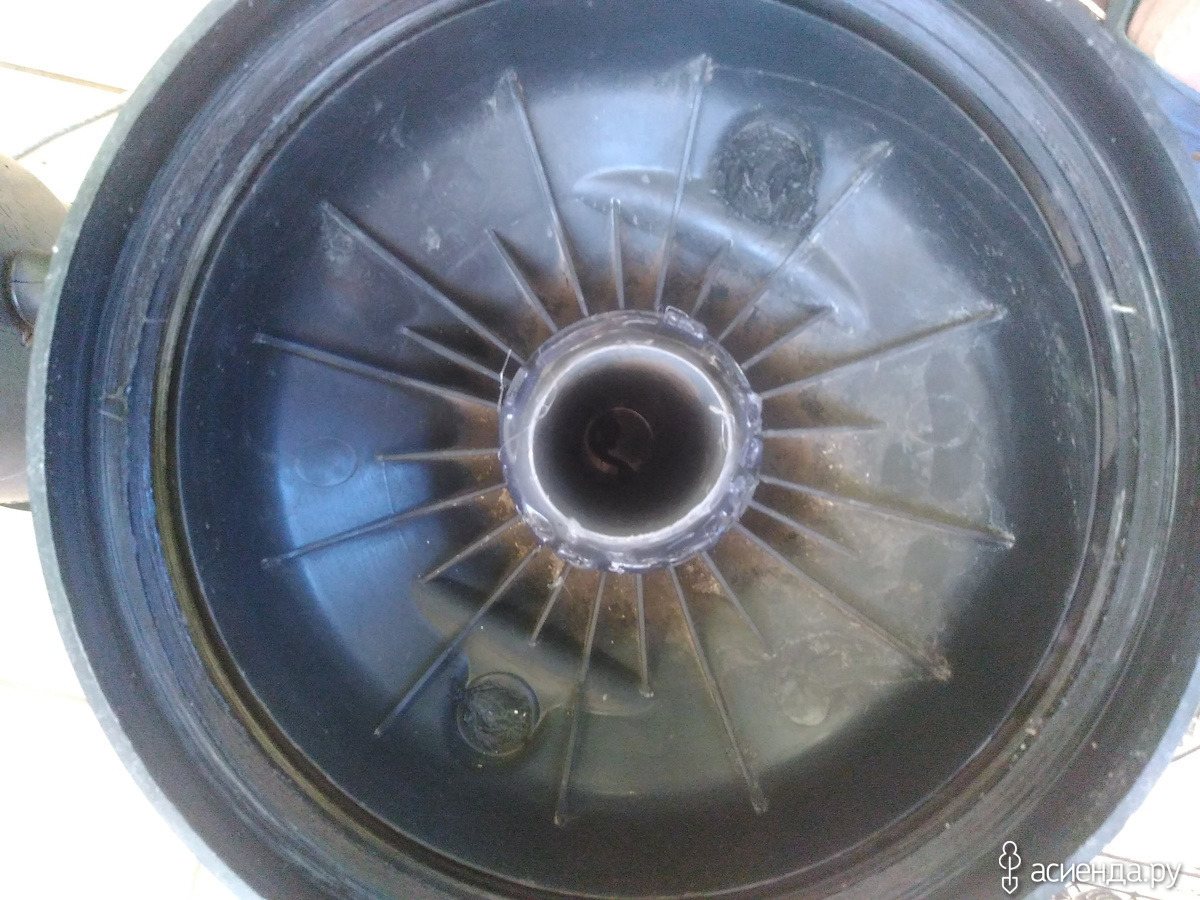

фото2

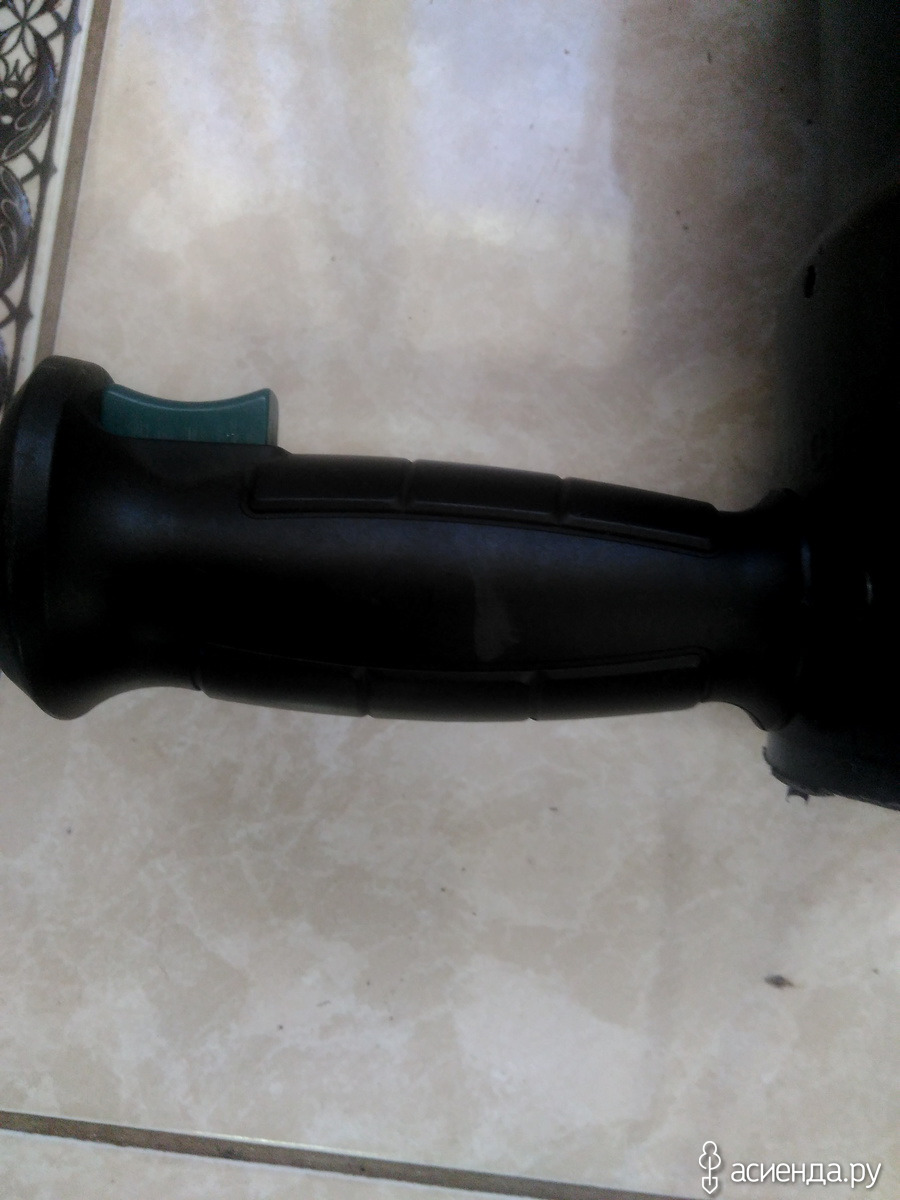

фото3

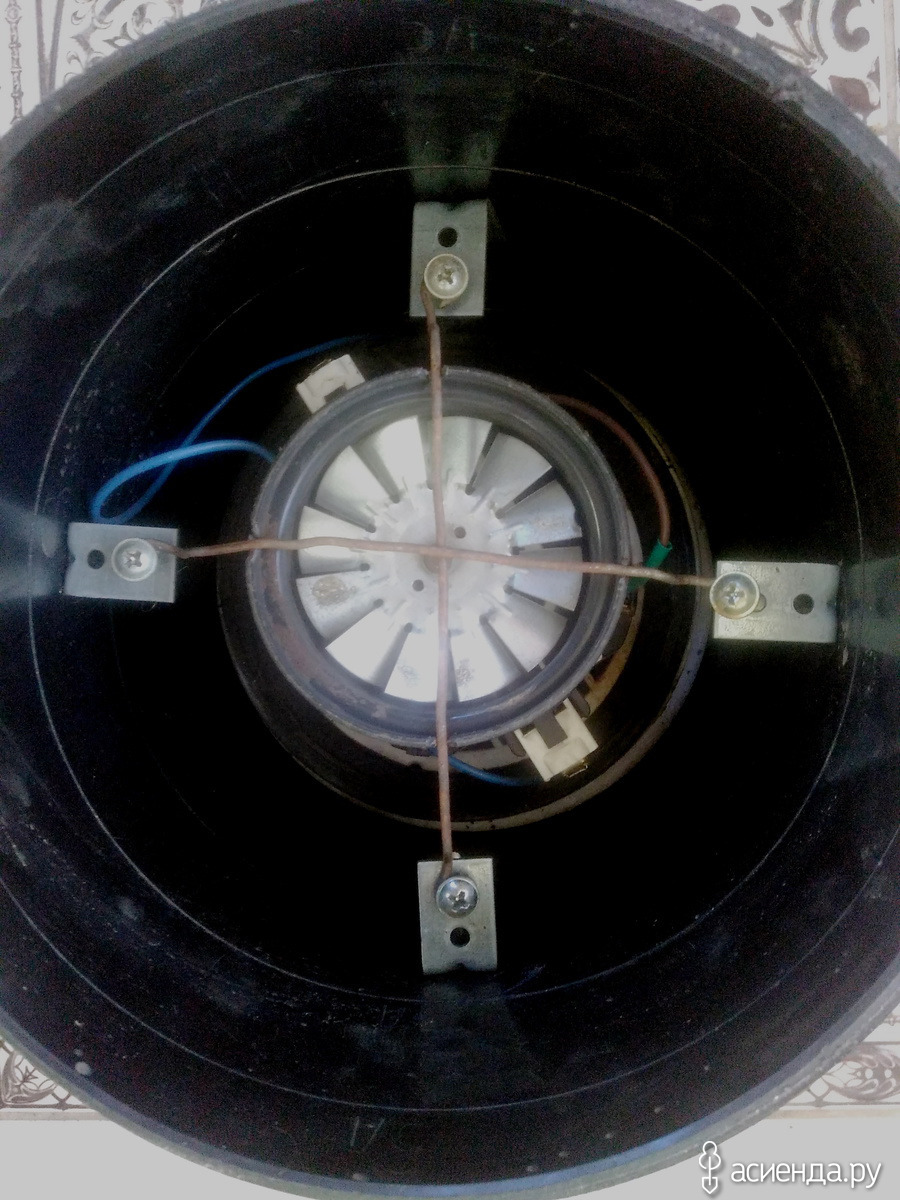

фото4
