Пресс для вина своими руками

Http://www.asienda.ru/post/19337/ - вино домашнее из винограда.

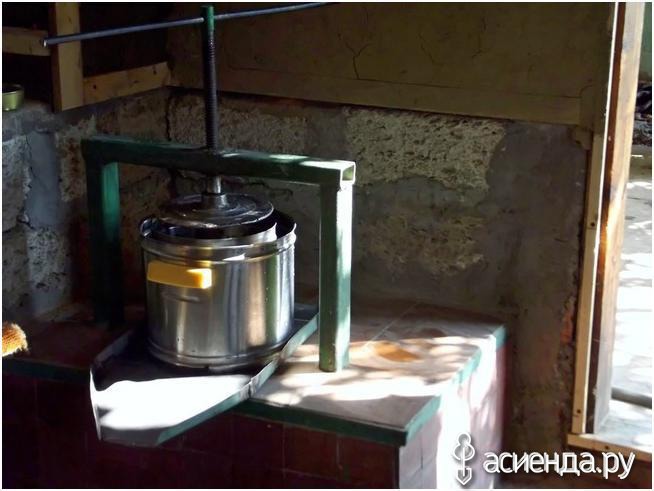

Пресс для вина можно купить. Но если в доме есть рукастые мужья, можно сделать такой пресс самим.
Материалом для кастрюль послужил бак от стиральной машинки, сам пресс из фланца-заглушки (нержавейка),
поддон из оцинкованного листа

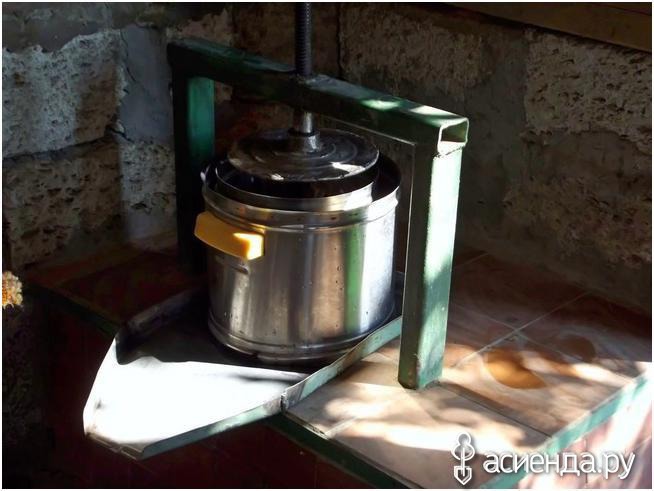

Начну рассказывать с поддона. Все размеры можно менять. Самое главное уяснить принцип работы пресса. Небольшое отступление: чтобы пресс не "гулял" по соседям, мы рамку пресса замуровали в станину. Теперь это у нас стационарный аппарат. Соседи пользуются им, но у нас дома.
Размеры поддона: ширина - 30 см., длина до скоса - 37 см., длина скоса - 20 см. Конец скоса без бортика, для слива сока.

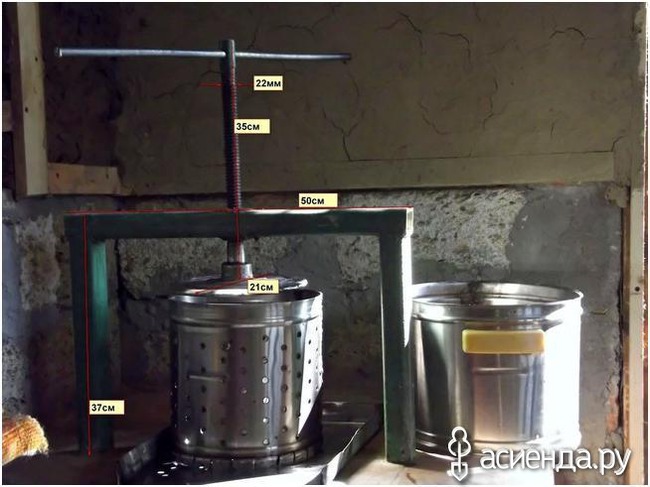

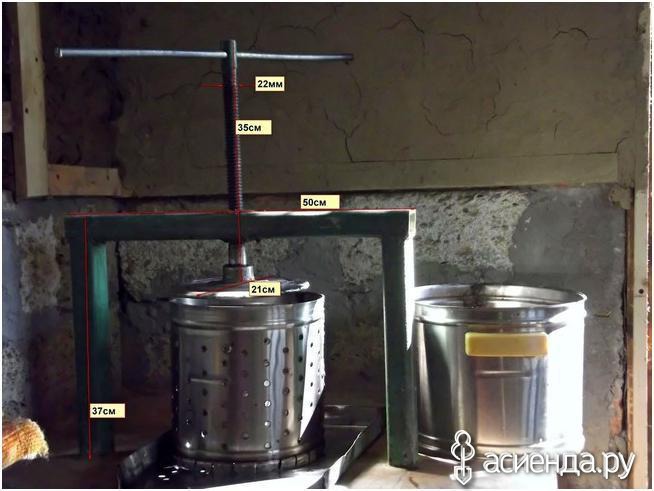

Рамка изготовлена из металлического профиля, винт покупной. В верхней части винта металлический рычаг, за который и вращается винт. Пресс это фланец-заглушка из нержавеющей стали. Пресс свободно вращается на винту посредством подшипникового соединения.

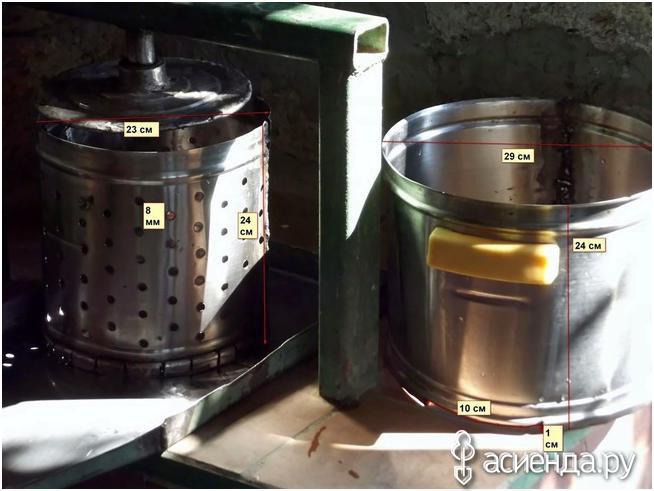

Ну а это сами "кастрюли", в которых и давится виноград. И внутренняя кастрюля (которая с отверстиями), и наружная - сделаны из нержавеющего бака от стиральной машинки. Кастрюли без дна. Они вставляются друг в друга. Отверстия в кастрюле муж сверлил сам. Отверстия расположены в шахматном порядке. В наружной кастрюле внизу вырезан небольшой зазор для свободного слива сока.

Узел подшипникового соединения, (красный овал).

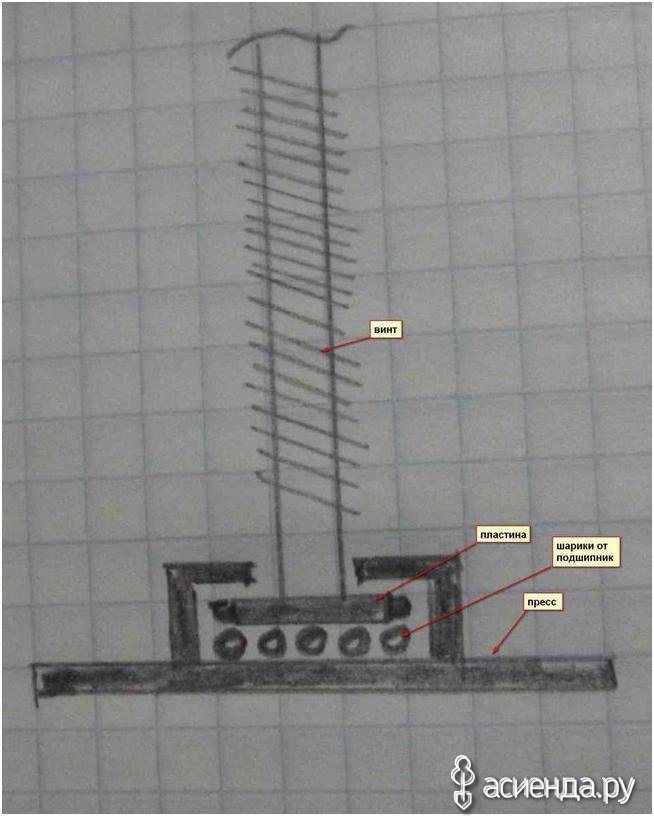

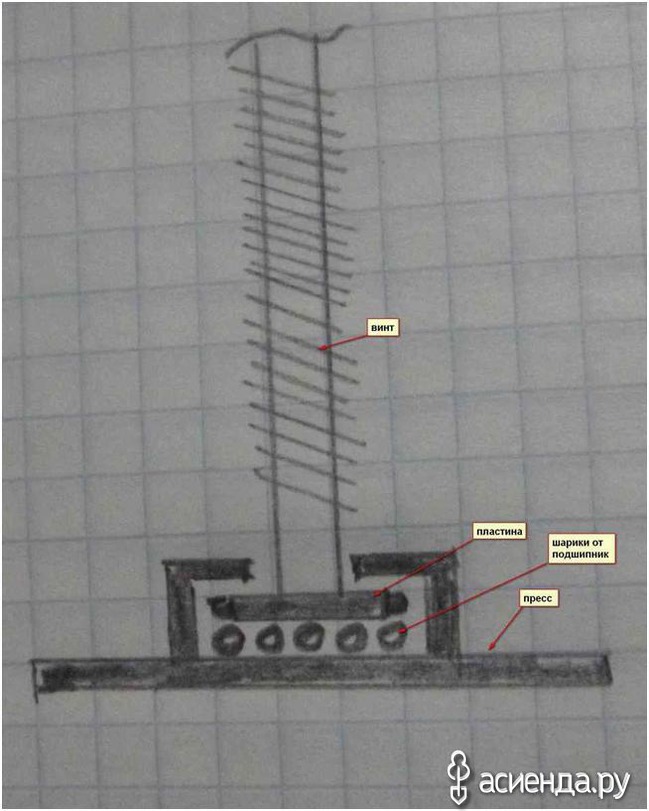

В разрезе подшипниковое соединение. Чёрным выделена жёсткая сварка. Шарики от подшипника просто насыпаны.
